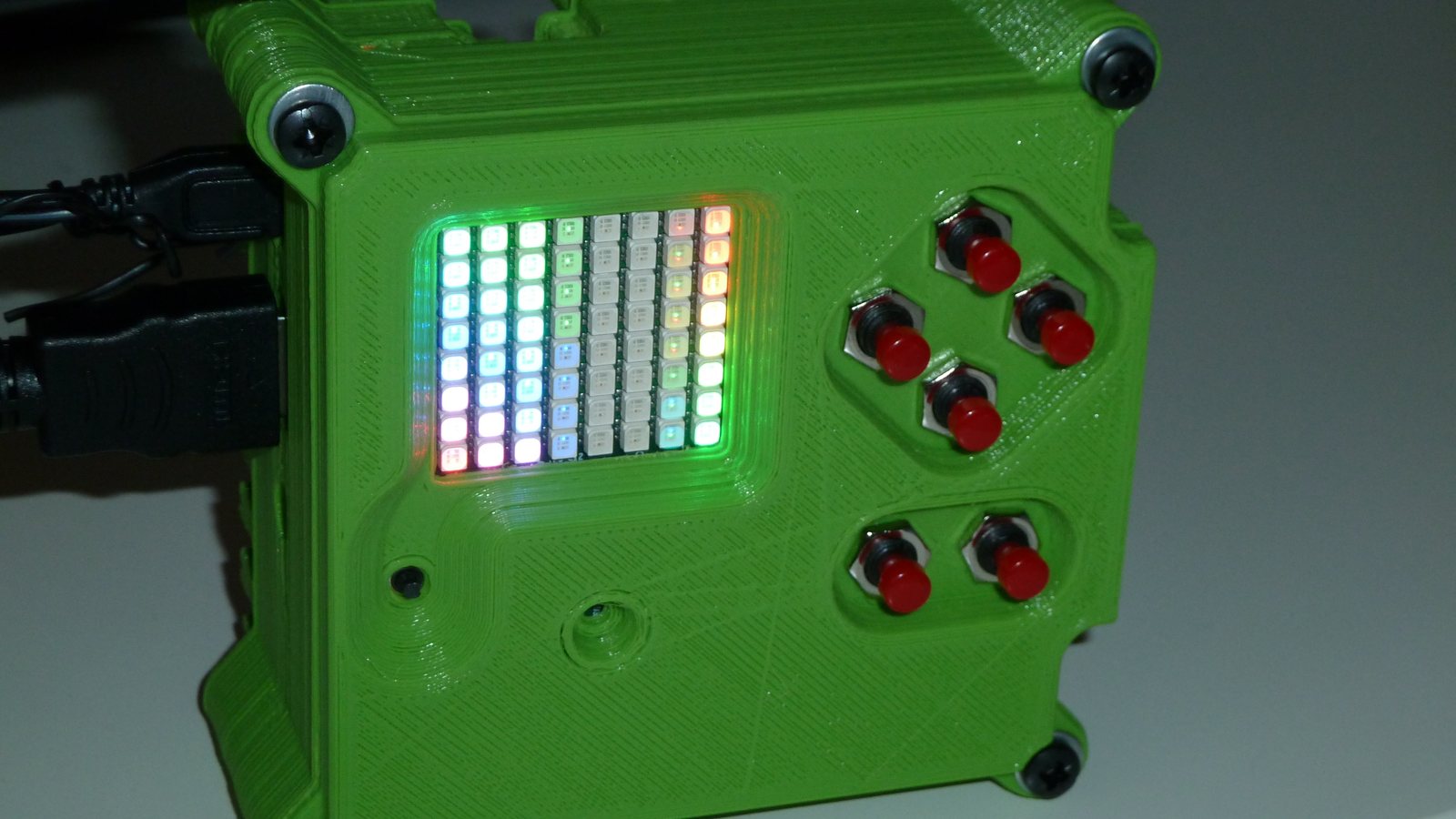

Boîtier en impression 3D : concevoir et faire imprimer votre boîtier électronique

Un boîtier en impression 3D pour une carte électronique s'imprime en PETG, ou en PLA pour un prototype qui reste sur un bureau. Le fichier porte les découpes des connecteurs, les plots de fixation et le couvercle. Le prix d'un boîtier de 100 × 70 × 35 mm en PETG, et celui d'une série de dix, s'affichent plus bas.

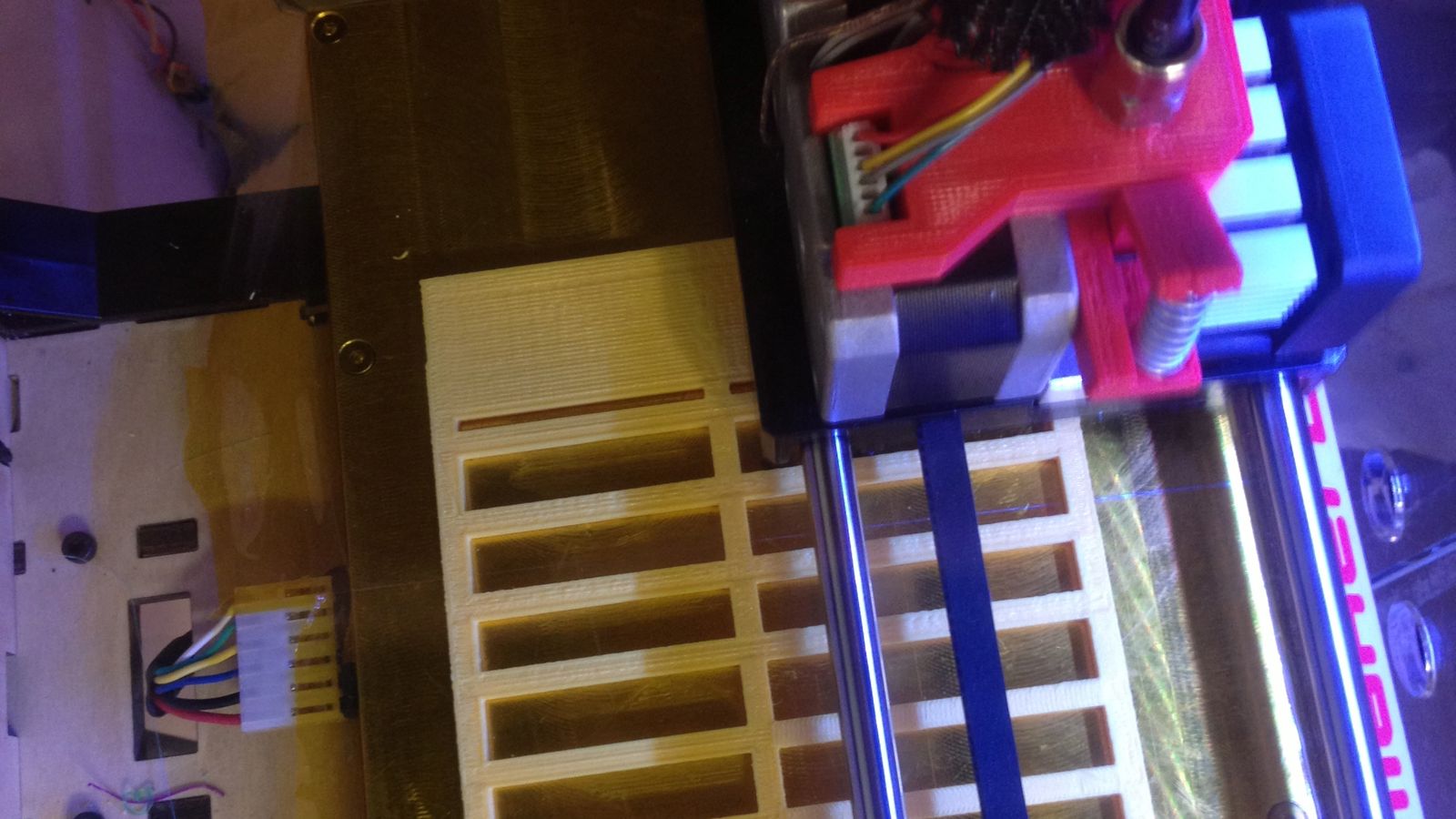

Nous imprimons ces boîtiers au 127 rue d'Aboukir, dans le 2e. Le plateau à filament accepte 255 × 255 × 255 mm, assez pour un coffret de banc de test. La fenêtre de retrait standard couvre 60 heures entre le paiement et le retrait.

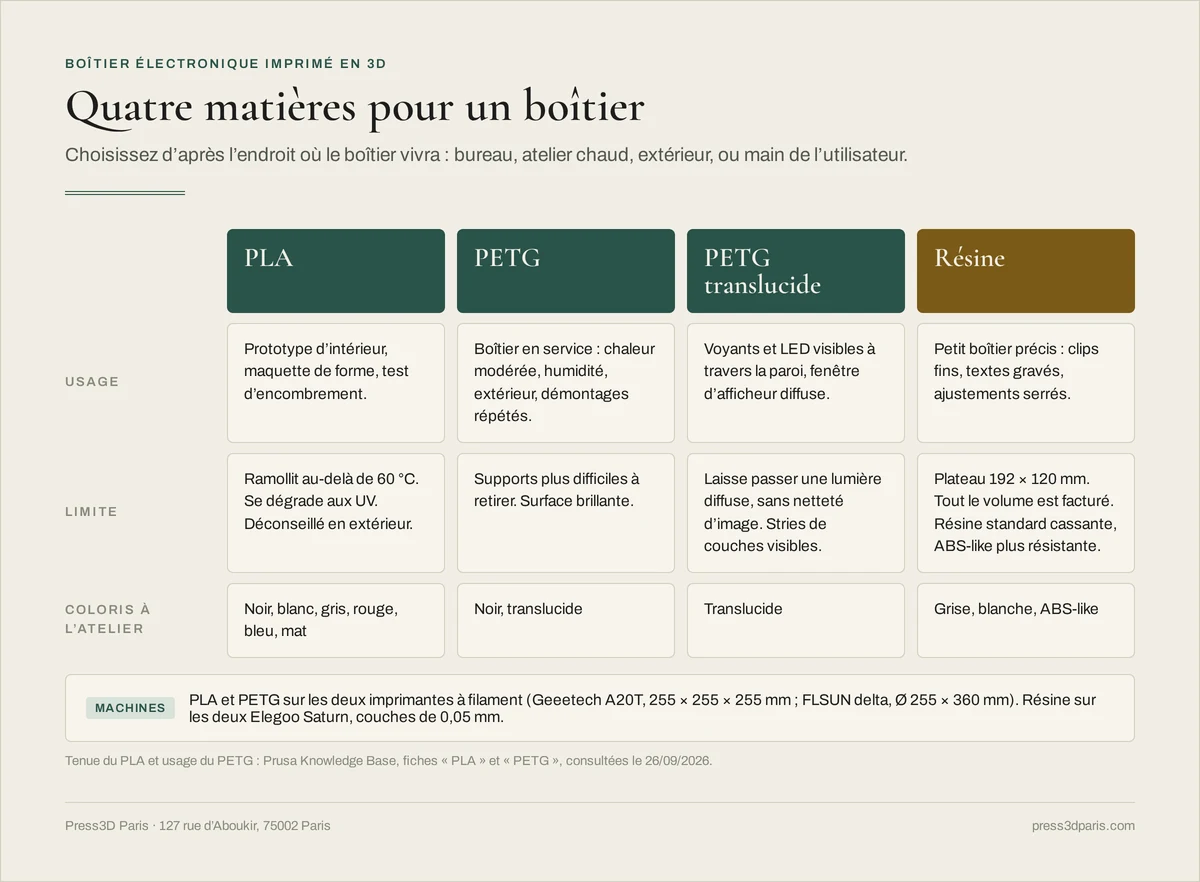

Le matériau d’un boîtier en impression 3D

Choisissez la matière d'après l'endroit où le boîtier vivra. D'après la fiche PLA de Prusa, ce plastique ramollit et se déforme au-delà de 60 °C et se dégrade aux UV. Un régulateur de tension enfermé ou une vitrine au soleil suffisent à approcher cette limite.

Prenez un boîtier PETG dès que la carte travaille. Prusa le recommande pour les pièces mécaniques d'intérieur comme d'extérieur, et le décrit comme résistant à l'eau et à l'humidité.

Le PETG translucide règle le cas des voyants. Une paroi fine au-dessus d'une LED laisse passer une lueur diffuse, sans perçage ni fenêtre collée. Amincissez la paroi à cet endroit pour gagner en luminosité.

La résine vise les petits boîtiers : télécommande, capteur de poche, coque de module. Nos deux Elegoo Saturn impriment en couches de 0,05 mm avec une résolution de 50 µm dans le plan. Préférez la résine ABS-like pour un clip qui se déforme à chaque ouverture : la résine standard casse plus facilement.

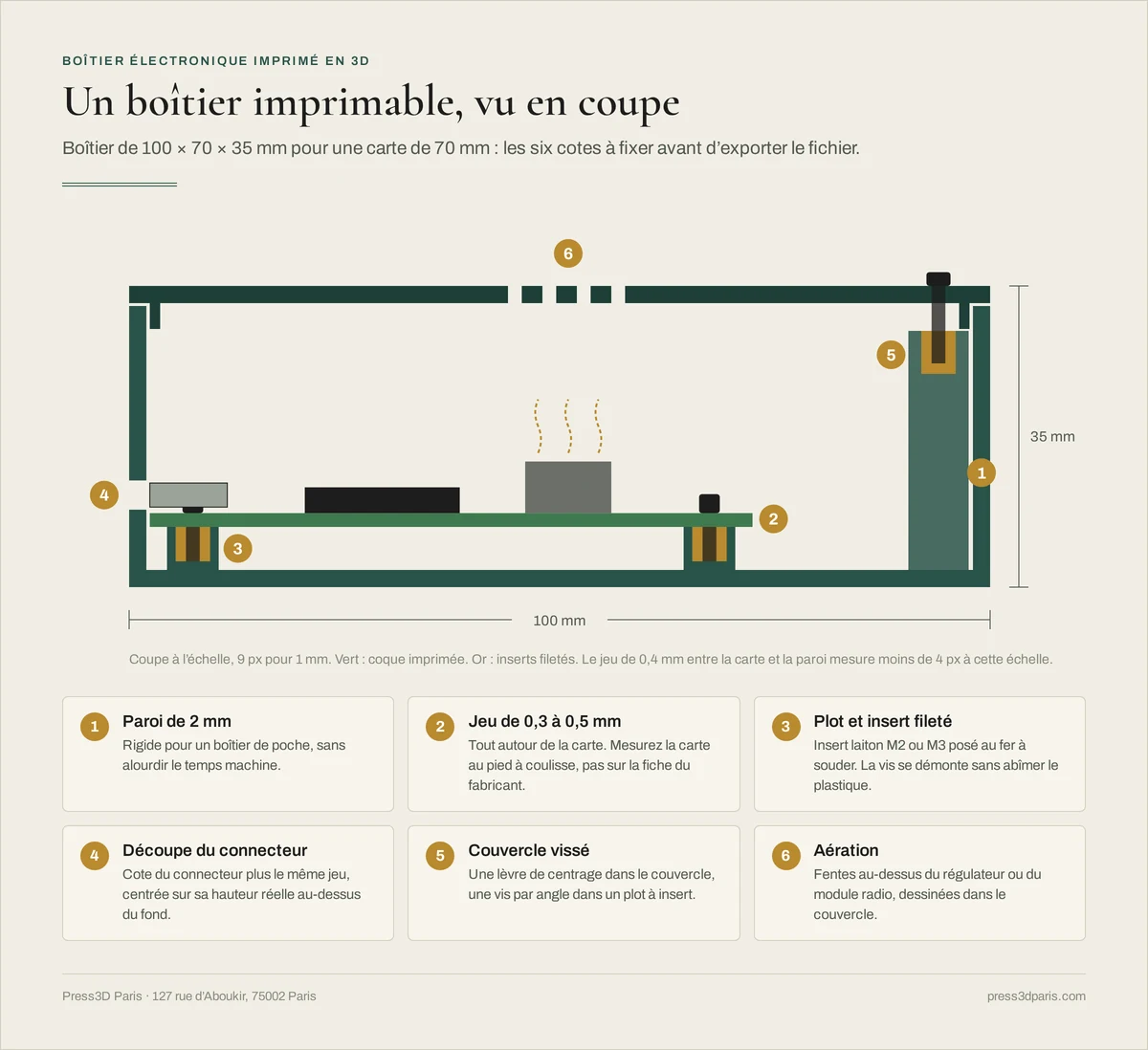

Concevoir un boîtier imprimable

Un boîtier électronique sur mesure part des cotes réelles de la carte. Mesurez-la au pied à coulisse, composants compris, et relevez la hauteur de chaque connecteur au-dessus du circuit.

1. 1

   Laisser un jeu autour de la carte

   Prévoyez 0,3 à 0,5 mm entre le bord du circuit et la paroi, sur les quatre côtés. En dessous, la carte force ; au-dessus, elle flotte et les connecteurs ne tombent plus en face des découpes.

2. 2

   Fixer l’épaisseur de paroi

   Une paroi de 2 mm donne un boîtier rigide sans alourdir le temps machine. Épaississez seulement autour des vis et des zones qui reçoivent un choc.

3. 3

   Dessiner les plots et les inserts

   Posez la carte sur des plots de quelques millimètres, pour dégager les soudures traversantes. Logez dans chaque plot un insert fileté en laiton M2 ou M3, enfoncé au fer à souder. Percez au diamètre donné par le fabricant de l’insert.

4. 4

   Découper les connecteurs

   Reportez la cote de chaque connecteur plus le même jeu que la carte, à sa hauteur réelle au-dessus du fond. Pensez au passage de la fiche USB, souvent plus large que la prise elle-même.

5. 5

   Choisir le couvercle

   Le couvercle clipsé s’ouvre sans outil, mais ses languettes fatiguent en PLA. Le couvercle vissé, avec une lèvre de centrage et une vis par angle, supporte les ouvertures répétées.

6. 6

   Orienter la pièce

   Imprimez le fond à plat sur le plateau, et le couvercle face visible contre le plateau. Les découpes dans les parois verticales demandent parfois un support : arrondissez leur haut en ogive pour vous en passer.

ESP32, Arduino et Raspberry Pi

Pour un boîtier ESP32 en impression 3D, gardez l'antenne du module loin des vis et des inserts métalliques. Placez-la contre une paroi en plastique, sans pièce métallique devant.

Un boîtier Raspberry Pi en impression 3D doit évacuer la chaleur du processeur : prévoyez des fentes, ou un emplacement de ventilateur dans le couvercle. Dégagez la fente de la carte microSD et le connecteur GPIO si vous y branchez une nappe. Sur une Arduino Uno, la prise USB-B et le jack d'alimentation demandent les plus grandes découpes.

Le configurateur accepte le STL, le 3MF et l'OBJ, et contrôle au dépôt l'étanchéité du maillage, les dimensions et le volume utile. Exportez le fond et le couvercle en deux fichiers si vous voulez des réglages différents pour chacun.

Étanchéité et chaleur

Une impression FDM n'est pas étanche d'office. La pièce se construit en couches superposées, et l'eau passe par les défauts de liaison entre elles. Le PETG lie mieux ses couches que le PLA : Prusa le cite pour des pièces étanches. Sur un boîtier, les fuites viennent surtout du joint du couvercle et des passages de câbles.

L'indice IP d'un boîtier se définit selon la norme IEC 60529. Son premier chiffre qualifie la protection contre les corps solides et les poussières, le second contre l'eau. Cet indice se mesure par un essai sur le produit fini. La matière seule ne vous le donne pas, et nous ne garantissons aucun indice IP.

• Une gorge sur le pourtour du fond, avec un joint en TPU souple noir imprimé à part.
• Des vis rapprochées sur le couvercle, pour serrer le joint sur toute sa longueur.
• Un presse-étoupe du commerce pour chaque câble, vissé dans un trou lisse.
• Un remplissage plein et une paroi plus épaisse autour de la gorge.

Si votre produit doit afficher un indice IP sur sa fiche, faites-le mesurer par un laboratoire d'essais.

La chaleur pose le problème inverse : un régulateur linéaire ou un module Wi-Fi chauffe dans un volume clos. Ouvrez des fentes en bas et en haut du boîtier, pour que l'air chaud monte et sorte. En extérieur au soleil, préférez le PETG, et une teinte claire plutôt que noire.

Le prix d’un boîtier et d’une série

Les montants ci-dessous sortent du moteur de devis au chargement de la page. Le boîtier de 80 × 50 × 30 mm apparaît en PLA puis en résine standard, avec la même géométrie. Le boîtier de 100 × 70 × 35 mm apparaît en PETG, seul.

La résine facture tout le volume de la pièce, là où le filament remplit l'intérieur des parois en partie. Sur un même boîtier, elle coûte donc plus cher. En option, le configurateur propose le ponçage des points de support (6,00 €) et un apprêt gris (9,00 €) par pièce, utiles surtout en résine.

En série, deux postes baissent. Les frais de commande se paient une fois par commande, et ils sont offerts au-delà de 80,00 € HT. Les remises quantité s'appliquent aux exemplaires d'un même fichier : 5 % à partir de 3 pièces, 10 % à 6, 15 % à 11, 20 % à 26.

Le chiffrage de référence traite le boîtier comme un seul fichier. Si vous livrez le fond et le couvercle en deux fichiers, chacun compte ses propres exemplaires : dix fonds et dix couvercles ouvrent chacun droit à la remise. Deux modèles de boîtier différents, en revanche, ne s'additionnent pas.

La vitesse se choisit au dépôt. L'éco allonge la fenêtre à 144 heures pour −15 % sur le prix. L'express la ramène à 36 heures, pour +45 %. Le configurateur affiche la fenêtre de retrait avant le paiement.

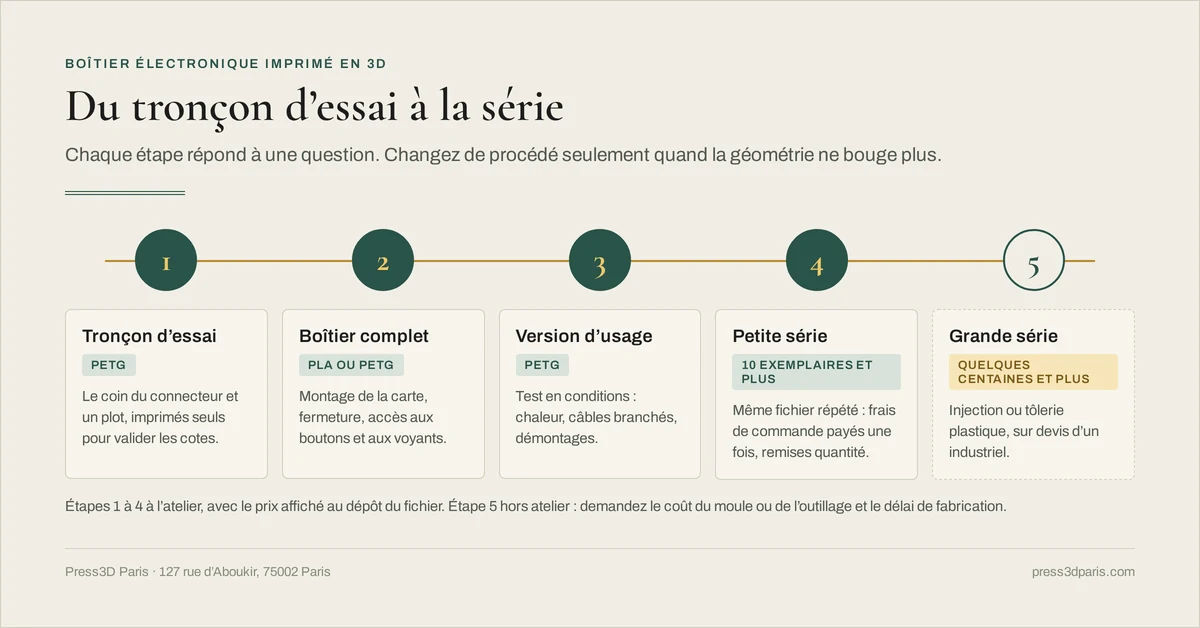

Du prototype à la petite série

Avant d'imprimer le boîtier entier, imprimez seulement la zone à risque : le coin du connecteur USB et un plot à insert. Ce tronçon d'essai de 45 × 40 × 20 mm en PETG valide vos cotes en une impression courte. Vous corrigez le jeu, puis vous lancez le boîtier complet.

Le guide du prototypage rapide détaille cette méthode d'itération et le coût de chaque version. Une fois la géométrie figée, la série de dix se commande depuis le même fichier. Au-delà de 50 exemplaires, écrivez-nous depuis la page contact, catégorie « Série / production ». Nous répondons avec un prix et un délai avant tout engagement.

À partir de quelques centaines de boîtiers, deux procédés industriels prennent le relais. Le moulage par injection coûte cher en outillage, puis très peu à la pièce. La tôlerie plastique plie et assemble des plaques sans moule, pour des boîtiers de forme simple. Demandez à chaque industriel le coût de l'outillage, la quantité minimale et le délai.

Une boîte en impression 3D sur mesure sans électronique suit les mêmes règles de jeu et de paroi. Un coffret de rangement ou un étui d'outil se dessine simplement sans plots ni découpes.
