Impression 3D grande taille à Paris : découper, imprimer, assembler

Pour une impression 3D grande taille à Paris, vous découpez le modèle en tronçons qui tiennent sur un plateau, avec des emboîtements, puis vous les collez. Le plateau FDM de l'atelier accepte 255 × 255 × 255 mm, et la delta monte à 360 mm de haut. Une coque de 500 × 400 × 180 mm part ainsi en quatre tronçons, chiffrés plus bas.

Impression 3D grande taille à Paris : les plateaux de l’atelier

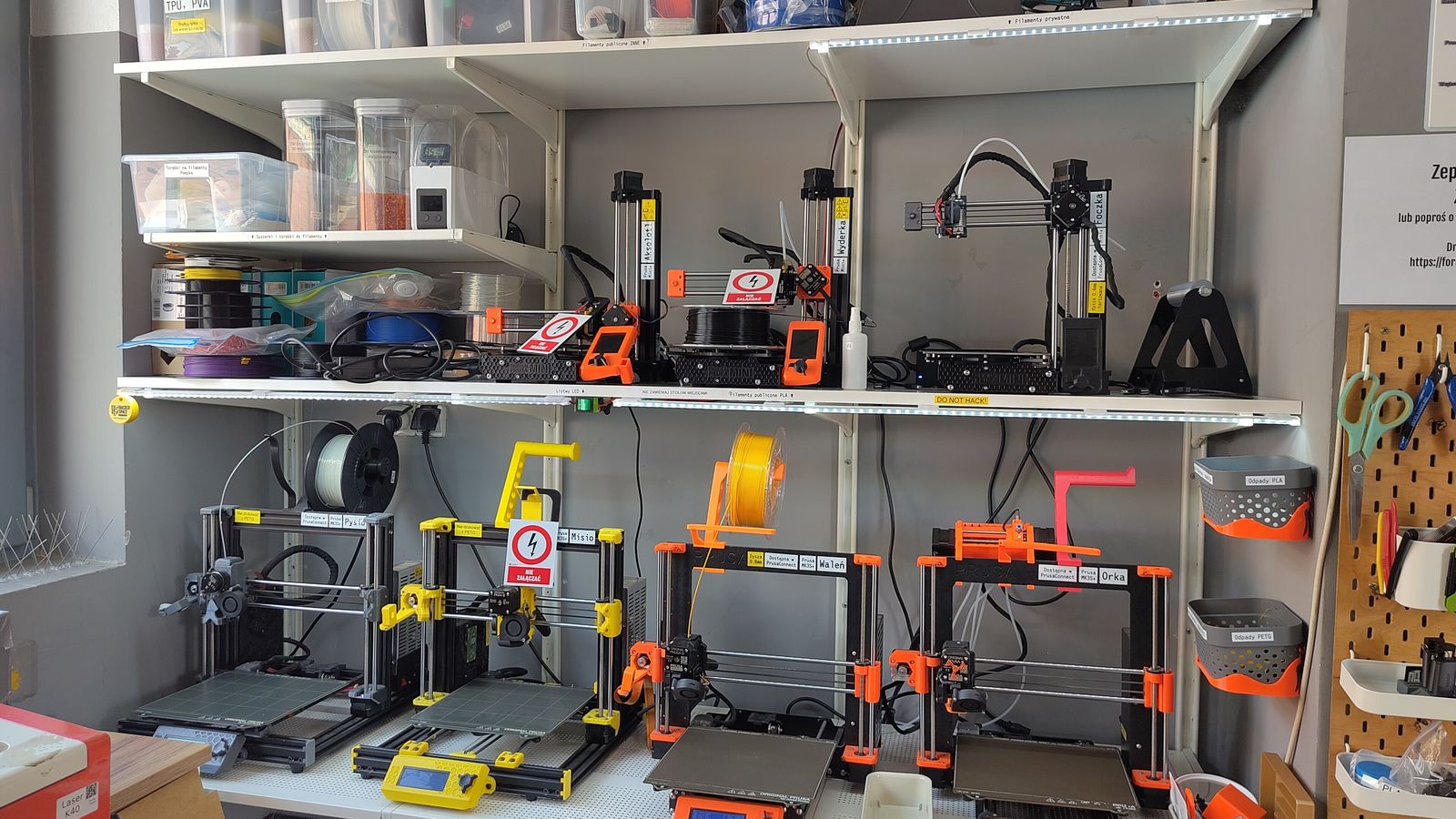

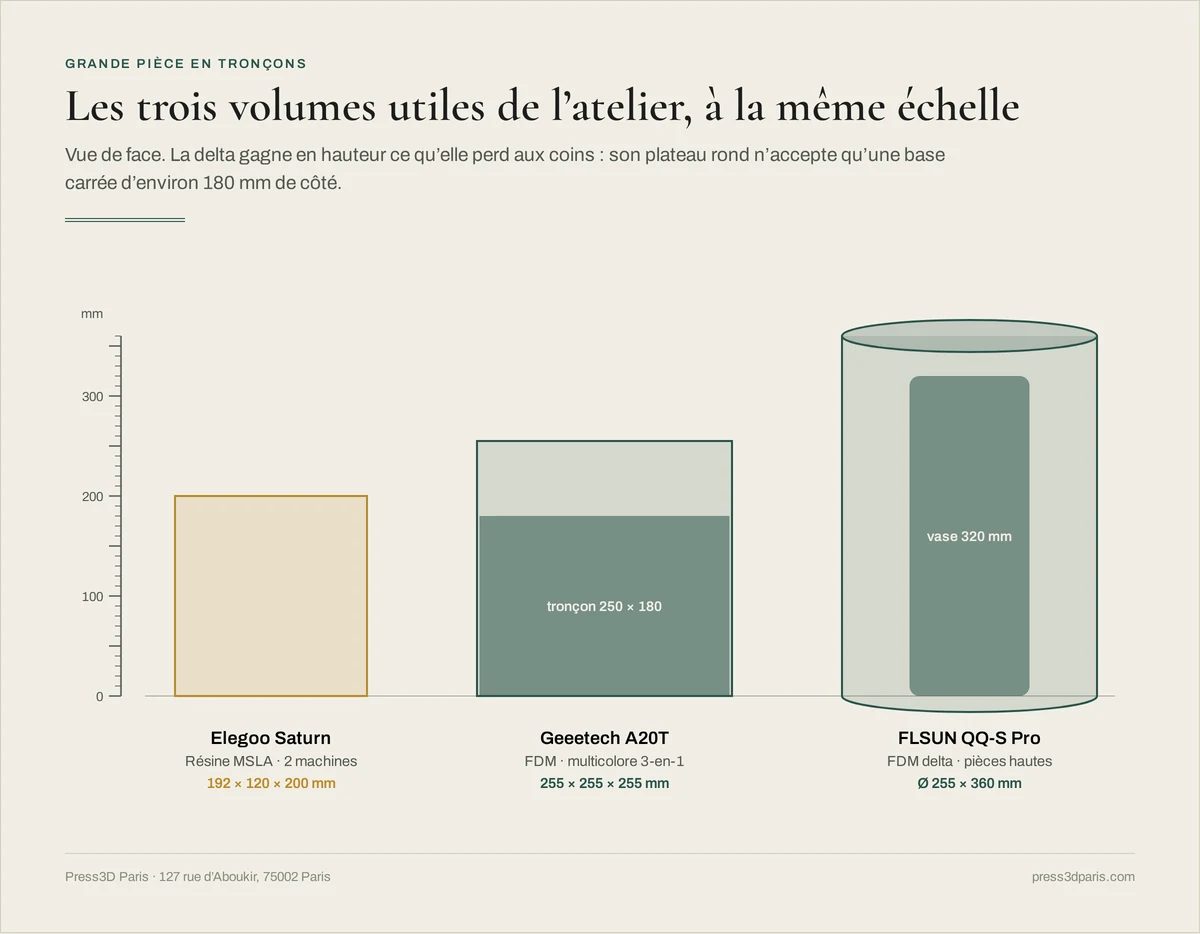

Trois modèles de machines se partagent les commandes rue d'Aboukir. Chacune a son volume utile et sa forme de prédilection. Choisissez la machine d'après la silhouette de votre pièce autant que d'après ses cotes.

La delta gagne en hauteur ce qu'elle perd aux coins. Un carré inscrit dans un cercle de 255 mm mesure environ 180 mm de côté. Un vase de 320 mm de haut y passe d'une seule pièce, sans découpe.

Gardez la résine pour les éléments de détail que vous collerez sur un corps en filament, comme le visage d'un casque. La résine facture tout le volume de la pièce, là où le filament la remplit en partie. Sur un gros volume, l'écart de prix devient vite important.

Découper le modèle : plans de coupe et emboîtements

Découper une pièce pour impression 3D se prépare en cinq étapes. Un trancheur gratuit suffit : l'outil de coupe de PrusaSlicer couvre tout le travail, des plans de coupe aux connecteurs.

1. 1

   Placer les plans de coupe

   Coupez dans une zone plane, loin des détails fins et des parois courbes. Suivez une arête ou une rainure du modèle : le joint se confond alors avec le dessin de la pièce.

2. 2

   Vérifier chaque tronçon

   Chaque tronçon doit tenir dans 255 × 255 × 255 mm. Gardez quelques millimètres de marge sur les côtés pour la jupe d'accroche du premier niveau.

3. 3

   Orienter les couches

   Posez chaque tronçon sur sa face de coupe : elle devient une base plane et nette, et le joint gagne en précision. Sur une pièce sollicitée, placez les couches perpendiculaires à l'effort principal.

4. 4

   Ajouter goujons ou tenons

   Dans PrusaSlicer, sélectionnez l'objet et appuyez sur la touche C. Vous coupez selon n'importe quel angle et vous ajoutez des connecteurs : tenon (Plug), goujon (Dowel) ou clip (Snap). Le mode queue d'aronde propose un assemblage trapézoïdal.

5. 5

   Marquer les repères

   Gravez un numéro et une flèche de montage sur chaque face de coupe. Exportez ensuite chaque tronçon en STL, en 3MF ou en OBJ.

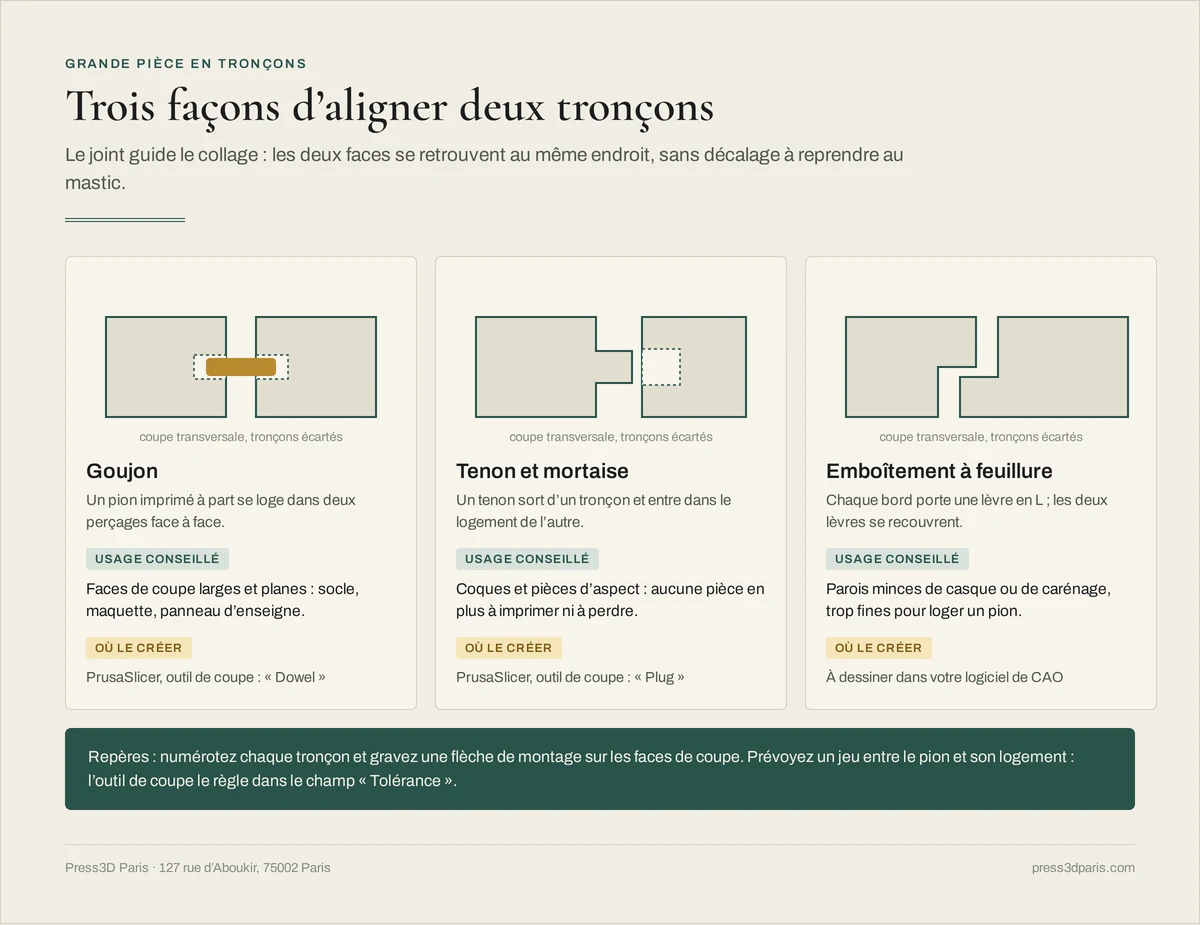

Le goujon convient aux faces de coupe larges, comme un socle ou un panneau d'enseigne. Le tenon évite une pièce de plus à imprimer. Sur une paroi mince de casque ou de carénage, dessinez une feuillure dans votre logiciel de CAO : un pion n'y trouve pas sa place.

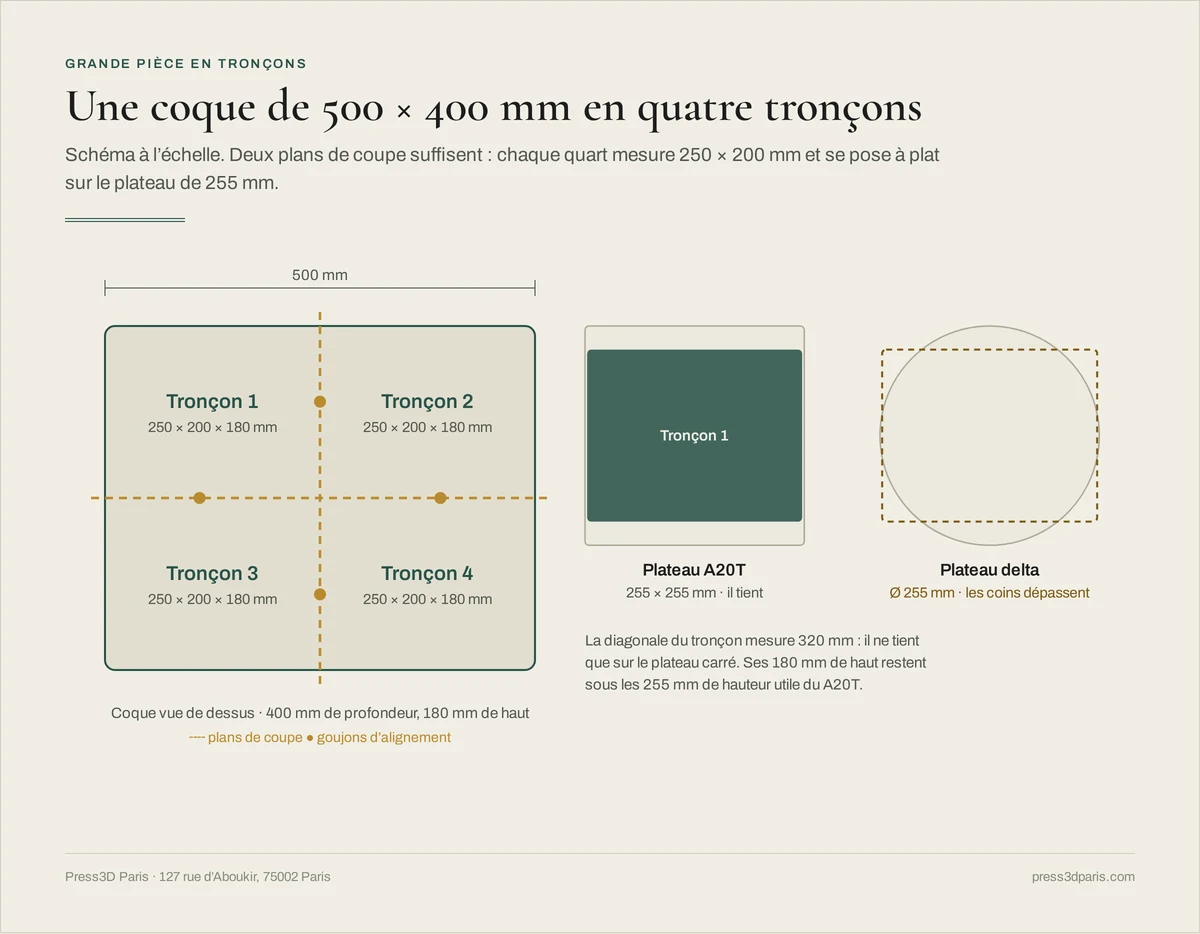

Sur la coque de référence, deux plans de coupe donnent quatre quarts de 250 × 200 × 180 mm. La diagonale d'un quart mesure 320 mm, plus que le diamètre du plateau de la delta. Ces tronçons passent donc tous sur le A20T.

Pour confier la découpe à l'atelier, envoyez le fichier entier depuis la page contact, catégorie « Pièce hors gabarit ». L'atelier étudie la découpe et répond avec un prix et un délai avant tout engagement.

Le prix d’une grande pièce en tronçons

Le devis d'une impression 3D de grande pièce se calcule tronçon par tronçon. Les montants ci-dessous sortent du moteur de devis au chargement de la page. La première carte chiffre un tronçon seul, la deuxième la coque entière, la troisième une maquette au 1:100 en qualité fine.

Le prix suit le volume de matière et le temps machine, pas le nombre de coupes. Couper la coque en quatre ne change presque rien à ces deux postes : la pièce entière coûte à peu près quatre fois un tronçon. Chaque face de coupe ajoute des parois pleines et les goujons un peu de matière, un surplus faible devant le volume de la coque.

La remise quantité s'applique aux exemplaires d'un même fichier : 5 % à partir de 3 pièces, 10 % à 6, 15 % à 11, 20 % à 26. Une frise, une enseigne en lettres identiques ou une maquette aux modules répétés en profitent pleinement.

Coller et finir l’assemblage

L'assemblage d'une pièce imprimée en 3D se joue sur l'ajustement : collez à blanc d'abord, sans colle, pour vérifier que les goujons entrent et que les faces se touchent partout. Poncez les points hauts avant d'ouvrir le tube.

Le PETG accroche moins bien que le PLA. Dépolissez les faces de coupe, dépoussiérez-les, puis serrez les tronçons le temps de la prise. Pour une coque de casque ou un carénage, l'époxy vous laisse plusieurs minutes pour aligner les quatre quarts.

1. 1

   Mastic

   Garnissez le joint d’un mastic de carrosserie ou d’un enduit de rebouchage, en léger surplus.

2. 2

   Ponçage

   Poncez du grain moyen au grain fin jusqu’à ce que le doigt ne sente plus la marche entre les tronçons.

3. 3

   Apprêt et peinture

   Sous un apprêt gris, vous repérez les derniers défauts. Reprenez-les au mastic, puis peignez.

L'atelier imprime les tronçons et vous les remet séparés, sans collage ni peinture : l'assemblage reste chez vous, sauf demande spéciale acceptée. En option, le configurateur propose le ponçage des points de support (6,00 €) et un apprêt gris (9,00 €) par pièce.

Au-delà de 500 mm : le recours à un atelier grand format

La découpe tient la route tant que les joints restent peu nombreux. Au-delà d'un mètre, chaque dimension compte quatre tronçons ou plus, et chaque joint ajoute du travail d'alignement et de finition.

Pour une impression 3D grand format à Paris, deux cas justifient un atelier équipé d'une machine géante. Le premier : la pièce doit rester d'un seul tenant, parce qu'elle porte une charge ou doit rester étanche. Le second : elle dépasse le mètre dans une dimension. Demandez alors le volume d'impression exact et la matière proposée avant de comparer les devis.

Entre les deux, écrivez à l'atelier. Depuis la page contact, choisissez « Pièce hors gabarit » et joignez le fichier. Sans fichier, envoyez un relevé coté et des photos prises à côté d'un réglet. L'atelier répond avec un prix et un délai avant tout engagement.

Les délais d’une grande pièce

Une grande pièce additionne le temps machine de tous ses tronçons. Les cartes de prix affichent ce temps pour chaque pièce. Les quatre quarts de la coque ne tiennent que sur le A20T : ils passent l'un après l'autre sur la même machine.

Pour une impression 3D grande taille à Paris, la vitesse se choisit au dépôt. En éco, la fenêtre de retrait s'étend à 144 heures pour −15 % sur le prix. Le standard couvre 60 heures. L'express ramène la fenêtre à 36 heures, pour +45 %.

Le configurateur affiche la fenêtre de retrait avant le paiement. Pour une commande en plusieurs tronçons, lisez-la avant de valider. La file des machines s'affiche ci-dessous en direct.

Vous retirez les tronçons au 127 rue d'Aboukir, à 230 m du métro Bonne Nouvelle. L'atelier garde la commande 60 jours. Un coursier peut aussi livrer dans Paris (14,90 €).
