Moule silicone et impression 3D : imprimer le modèle maître et sa boîte de coulée

Pour un moule silicone, l'impression 3D sert à fabriquer le modèle maître : la forme exacte de l'objet final. Vous le posez dans une boîte de coulée, vous versez le silicone autour, et vous obtenez un moule souple réutilisable. Un maître en résine, imprimé avec un pixel de 50 µm, donne un moule lisse. Un maître en PLA convient aux formes plus grandes.

Les prix du maître en résine, du maître en PLA et de la boîte de coulée figurent plus bas dans cette page. Ces montants sortent du moteur de devis de l'atelier au moment où vous chargez la page.

Le principe du modèle maître

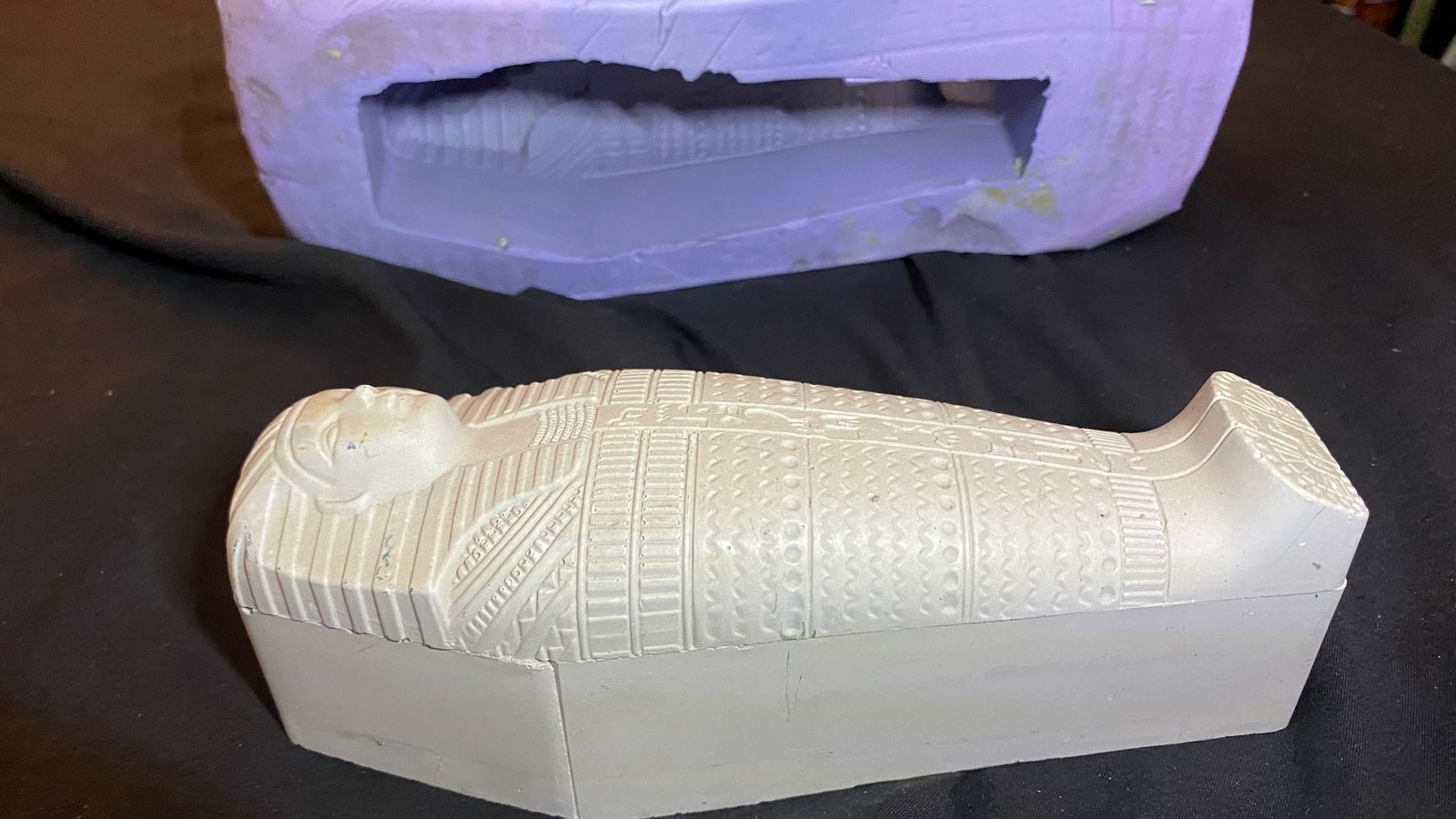

Vous imprimez le positif de l'objet, et le silicone en prend l'empreinte. Un moule souple libère les reliefs fins et les légères contre-dépouilles, là où une pièce rigide resterait coincée. Le maître sert ensuite à couler un deuxième moule, puis un troisième, quand le premier s'use. Vous gardez une pièce de référence stable, rangée dans un tiroir.

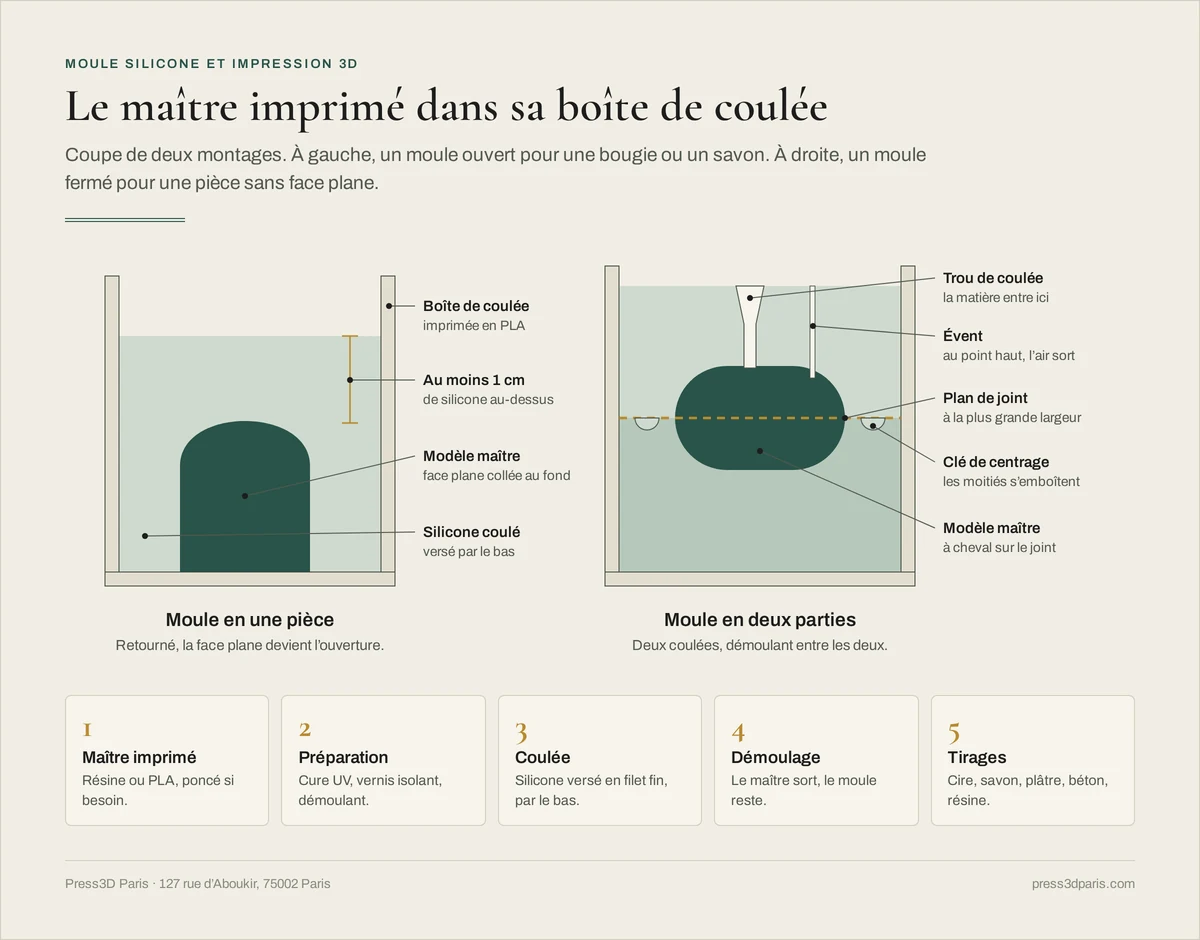

Un moule en une pièce suffit quand l'objet a une face plane : bougie, savon, galet décoratif, sous-verre. Vous collez cette face au fond de la boîte, et elle devient l'ouverture du moule. Un objet sans face plane, comme une figurine ou une poignée, demande un moule en deux parties avec un plan de joint.

• Pour une bougie, un maître en PLA poncé suffit sur une grande forme ; la résine convient au relief fin ou au motif gravé.
• Pour le plâtre, prenez un moule silicone dès qu'il y a du relief, ou un moule rigide imprimé pour une forme simple sans contre-dépouille.
• Le béton suit la même logique, avec un démoulant adapté et une boîte de coulée renforcée.
• Vous coulez la résine époxy ou polyuréthane dans le moule silicone, jamais dans le maître lui-même.

Un moule rigide imprimé en PETG a sa place pour le plâtre et le béton, quand la forme se démoule sans effort. Vous sautez l'étape du silicone. En échange, chaque strie de l'impression se retrouve sur le tirage, et la pièce doit avoir une dépouille sur toutes ses faces. Les moules d'injection plastique relèvent d'un autre métier, celui du moulier industriel.

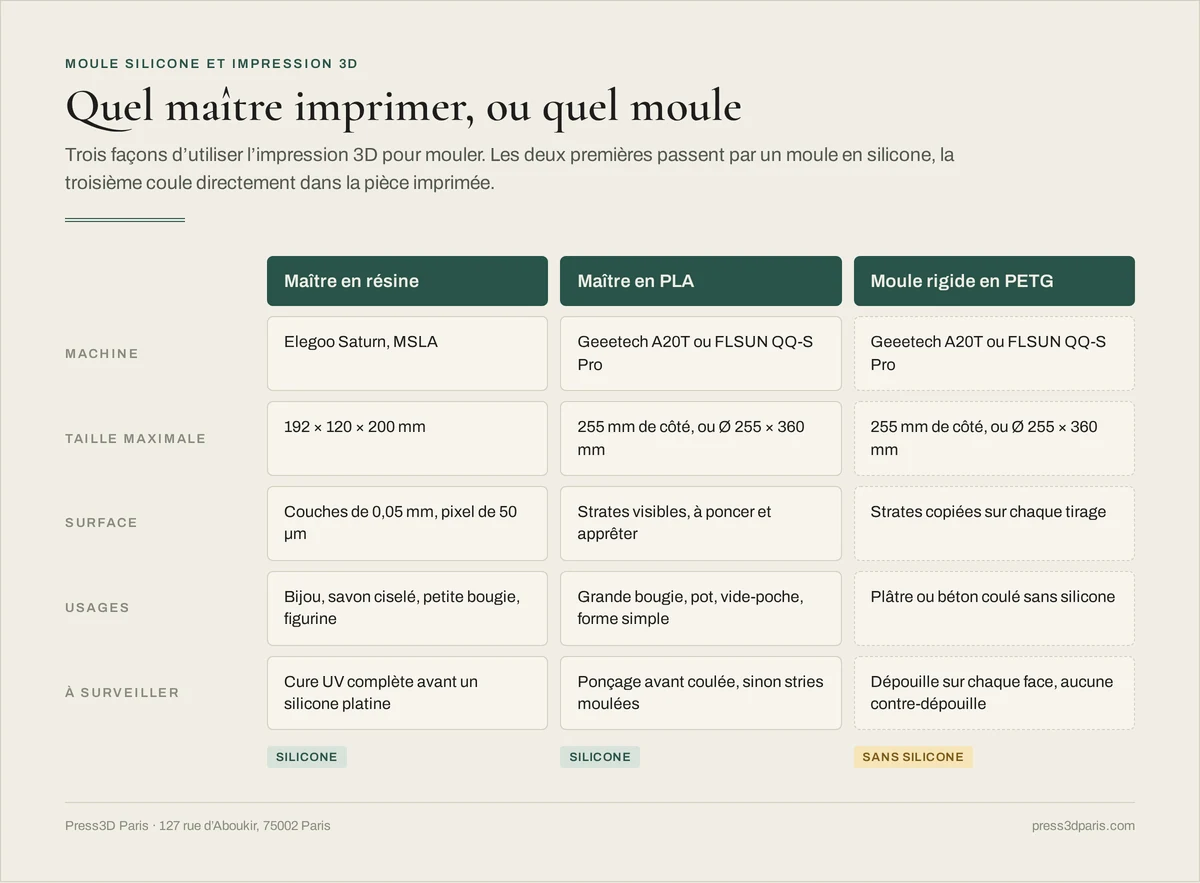

Résine ou PLA pour le maître

Le silicone capte tous les détails de la surface, stries de couche comprises. Formlabs le rappelle dans son guide du moulage silicone. L'état de surface du maître fixe donc celui de chaque tirage, et le choix du procédé passe avant tout le reste.

Pour un savon de 60 mm ou une bougie de taille courante, la résine tient sur le plateau et donne la meilleure surface. Au-delà de 200 mm de haut, ou pour une dalle de 25 cm, le maître passe en PLA sur une machine FDM. Le remplissage suit la qualité choisie. Un maître plein se demande depuis la page contact.

Préparer le maître et la boîte de coulée

1. 1

   Prévoyez une dépouille

   Avec un moule en silicone, les angles droits et les légères contre-dépouilles se démoulent. Pour un moule rigide en PETG, prévoyez une dépouille sur chaque face verticale, sinon le plâtre reste coincé.

2. 2

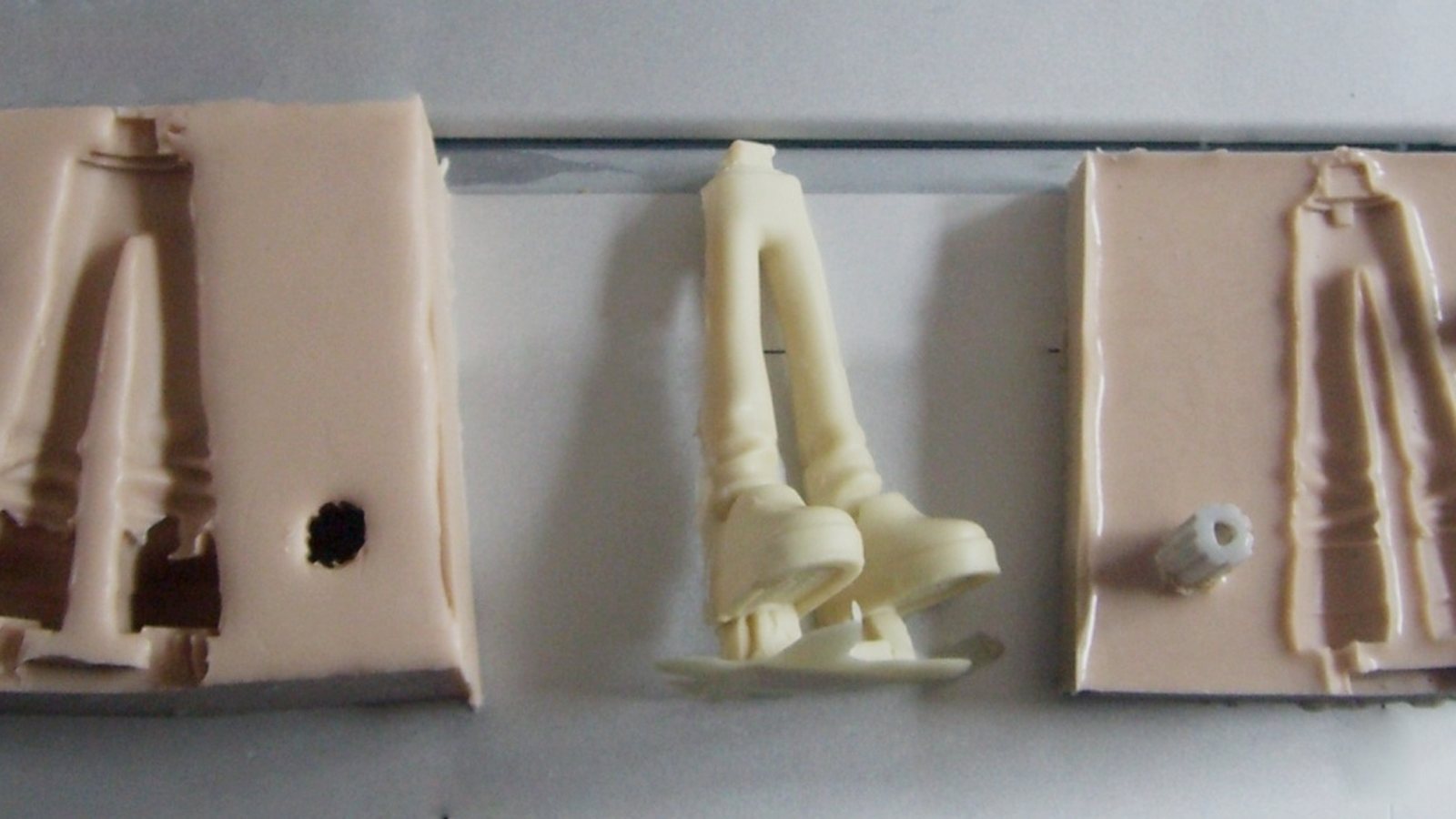

   Placez le plan de joint

   Pour un moule en deux parties, coupez à la plus grande largeur de l'objet. Ajoutez des clés de centrage dans le premier demi-moule pour que les deux moitiés se recalent.

3. 3

   Dessinez le trou de coulée et les évents

   Le trou de coulée laisse entrer la matière. Les évents partent des points hauts de la pièce pour que l'air s'échappe. Modélisez-les directement sur le maître, sous forme de tiges.

4. 4

   Imprimez la boîte de coulée

   Une boîte en PLA aux cotes du maître, plus une marge d'au moins 1 cm de chaque côté, limite le silicone perdu. Collez le maître au fond pour qu'il ne flotte pas.

5. 5

   Appliquez un agent démoulant

   Formlabs recommande un démoulant à chaque étape : sur le maître et la boîte, puis dans le moule avant chaque tirage. Laissez-le sécher une dizaine de minutes.

6. 6

   Testez sur une petite surface

   Coulez une cuillère de silicone sous le socle du maître ou sur une chute imprimée avec la même matière. S'il reste collant après le temps de prise, isolez la surface avant le moule complet.

Versez le silicone en filet fin, dans le point bas de la boîte, puis laissez-le monter le long du maître. Formlabs conseille au moins 1 cm de silicone au-dessus de la pièce. La prise demande entre une heure et une journée selon la référence.

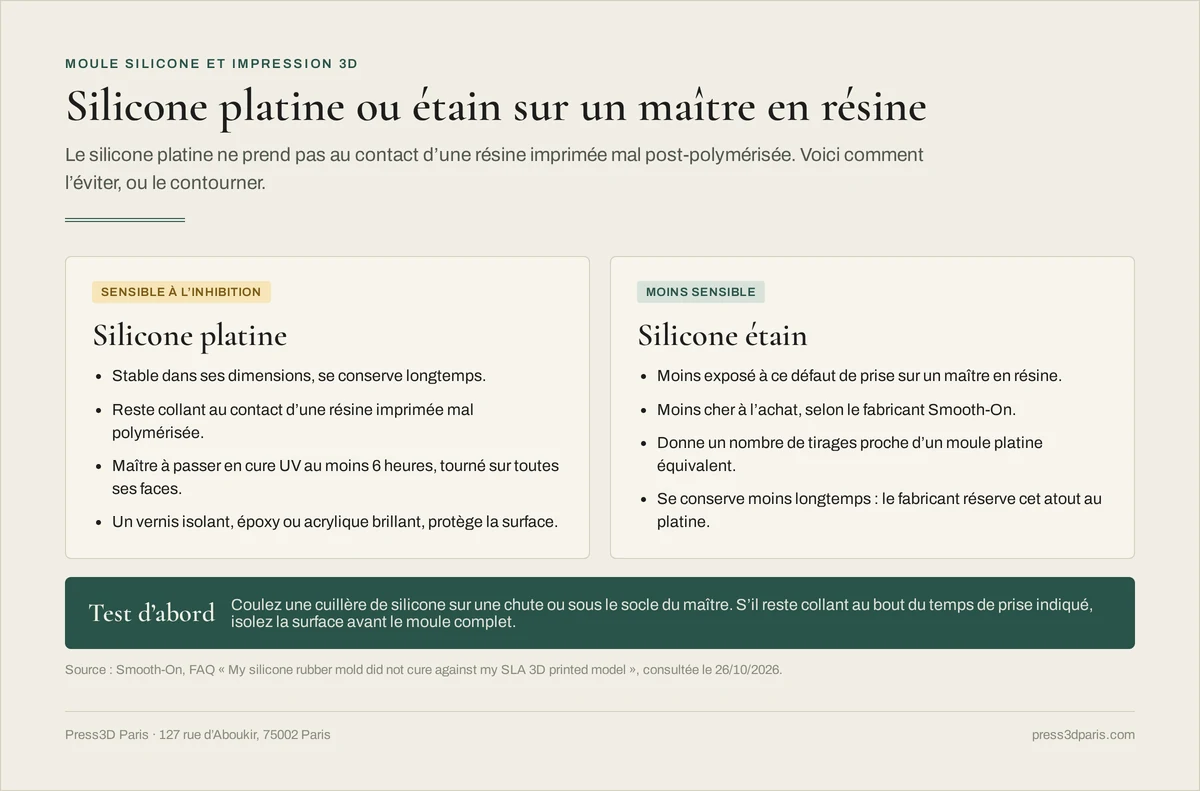

Silicone platine ou étain

Le silicone platine se conserve longtemps et garde ses dimensions. Smooth-On, fabricant de silicones de moulage, précise qu'il reste plus sensible à l'inhibition au contact d'une résine UV mal polymérisée. Le silicone ne durcit pas au contact du maître et reste collant sur l'empreinte.

Le remède tient en une étape : une post-polymérisation complète du maître. Smooth-On demande au moins 6 heures d'exposition UV, pièce tournée pour que la lumière touche toutes les faces. Les creux profonds restent le point faible. Une résine opaque laisse moins passer la lumière qu'une résine translucide.

À l'atelier, chaque pièce en résine passe au lavage puis en cure UV. Pour un moule en silicone platine, complétez cette cure chez vous ou isolez la surface. Smooth-On cite deux types de vernis : un revêtement époxy fin, ou une bombe acrylique transparente brillante.

Le silicone étain craint moins ce défaut de prise. Selon Smooth-On, il donne un nombre de tirages proche d'un moule platine équivalent, pour un coût d'achat plus bas. Le platine garde l'avantage pour un moule que vous conservez des années.

Le prix d’un maître et de sa boîte

Les cartes ci-dessous chiffrent un projet de moule silicone par impression 3D : deux maîtres et une boîte. Le maître en résine mesure 60 × 60 × 40 mm, celui en PLA fin 100 × 80 × 50 mm. La boîte de coulée en PLA fait 120 × 100 × 60 mm.

Deux options du configurateur préparent la surface : le ponçage des points de support à 6,00 € par pièce, et l'apprêt gris à 9,00 € par pièce. L'apprêt atténue les stries fines d'un maître en PLA. Testez sa compatibilité avec votre silicone sur une chute avant la coulée.

Si vous coulez plusieurs moules en parallèle, commandez plusieurs exemplaires du même maître. Les remises quantité s'appliquent aux copies d'un même fichier : 5 % à partir de 3 pièces, 10 % à 6, 15 % à 11, 20 % à 26. Les frais de commande se paient une fois par commande et sont offerts au-delà de 80,00 € HT.

La fenêtre standard compte 60 heures entre le paiement et le retrait au 127 rue d'Aboukir, à 230 m du métro Bonne Nouvelle. L'express la ramène à 36 heures. Pour une boîte de coulée hors gabarit, passez par la page contact, catégorie « Pièce hors gabarit ».
