Pièce mécanique en impression 3D : choisir la matière et l’orientation pour tenir l’effort

Une pièce mécanique en impression 3D tient l'effort quand trois choix sont justes. La matière d'abord : PETG ou résine ABS-like plutôt que PLA. Ensuite l'orientation des couches par rapport à l'effort. Enfin le jeu laissé aux assemblages. Les prix d'une équerre en PETG, seule et par dix, et d'un engrenage s'affichent plus bas.

Nous imprimons ces pièces au 127 rue d'Aboukir, dans le 2e arrondissement. Le plateau filament accepte 255 × 255 × 255 mm, et les deux machines résine impriment en couches de 0,05 mm. La fenêtre de retrait standard couvre 60 heures entre le paiement et le retrait.

Le choix de la matière pour une pièce mécanique en impression 3D

Le PLA reste rigide et précis, mais il casse net au choc. Prusa Research indique qu'il ramollit et se déforme au-delà de 60 °C. Une pièce en PLA laissée derrière un pare-brise en été se tord. Gardez-le pour les gabarits et les pièces de bureau.

Le PETG plie un peu avant de rompre. Prusa Research le recommande pour les pièces techniques et l'imprime pour ses propres machines. Le fabricant le donne pour un usage intérieur et la plupart des usages extérieurs sous 80 °C. C'est notre matière par défaut pour une équerre, un clip ou un engrenage.

La résine ABS-like sert les petites pièces aux détails fins : un engrenage de 30 mm aux dents serrées, une came, un cliquet. Les machines résine travaillent avec une résolution de 50 µm dans le plan. Pour une pièce chaude, aucune de nos matières ne convient au-delà de 80 °C.

L’orientation des couches face à l’effort

En filament, l'imprimante 3D dépose la pièce mécanique couche par couche. La liaison entre deux couches reste plus faible que le cordon lui-même. Les guides de conception industriels estiment la résistance en traction dans le plan des couches à 4 ou 5 fois celle mesurée entre les couches.

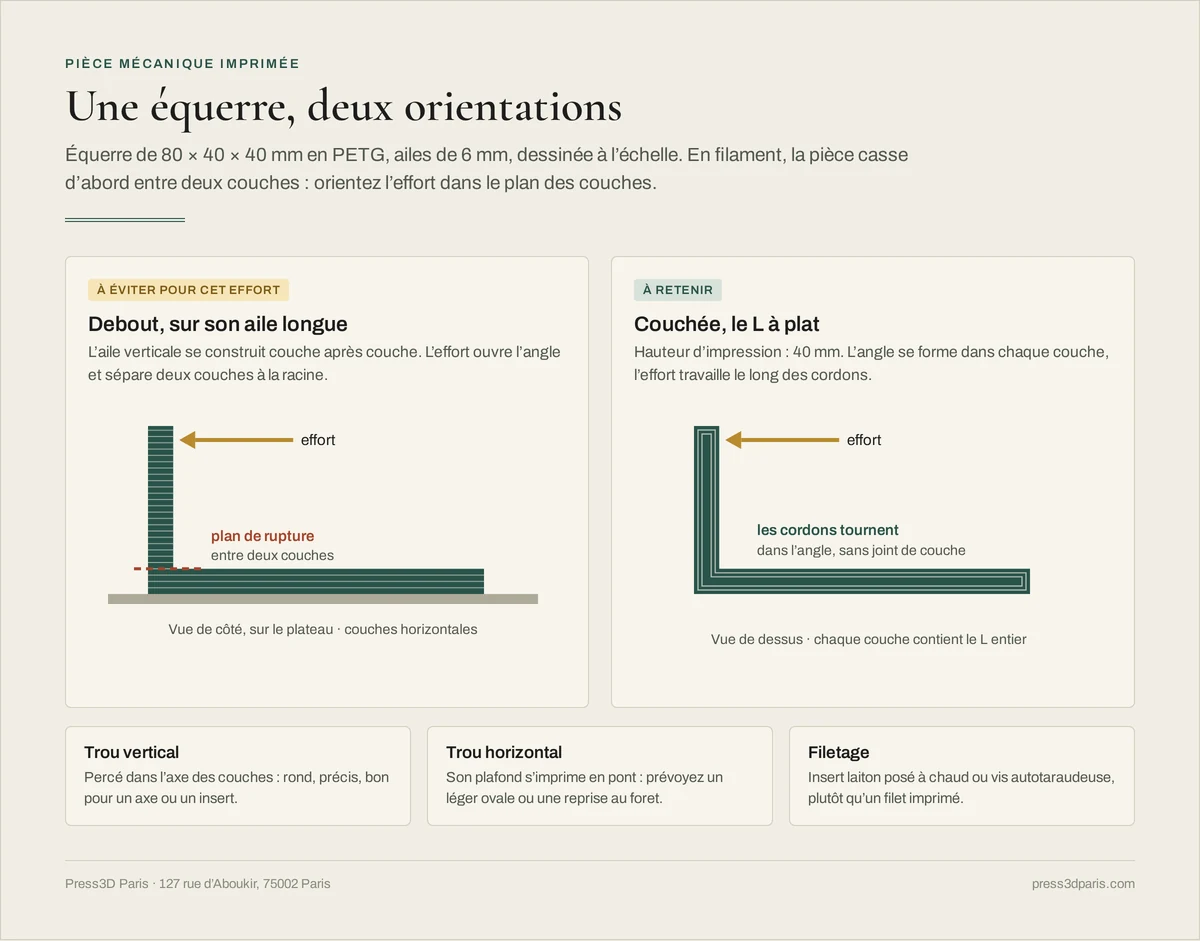

Prenez une équerre de 80 × 40 × 40 mm. Debout sur son aile longue, l'aile verticale monte couche après couche. Un effort sur son extrémité ouvre l'angle et sépare deux couches à la racine. Couchée, le L à plat sur le plateau, chaque couche contient l'angle entier : l'effort travaille le long des cordons.

Placez donc l'effort principal dans le plan des couches, et dites-le-nous à la commande si l'orientation compte. Un trou vertical sort rond et précis. Un trou horizontal s'imprime avec un plafond en pont, un peu ovale : prévoyez une reprise au foret pour un axe.

En résine, les couches polymérisent les unes sur les autres. La pièce se comporte de façon plus homogène, et l'orientation pèse moins sur sa résistance mécanique. L'impression 3D en résine garde en revanche une tenue au choc plus faible que le PETG.

La structure interne et les inserts filetés

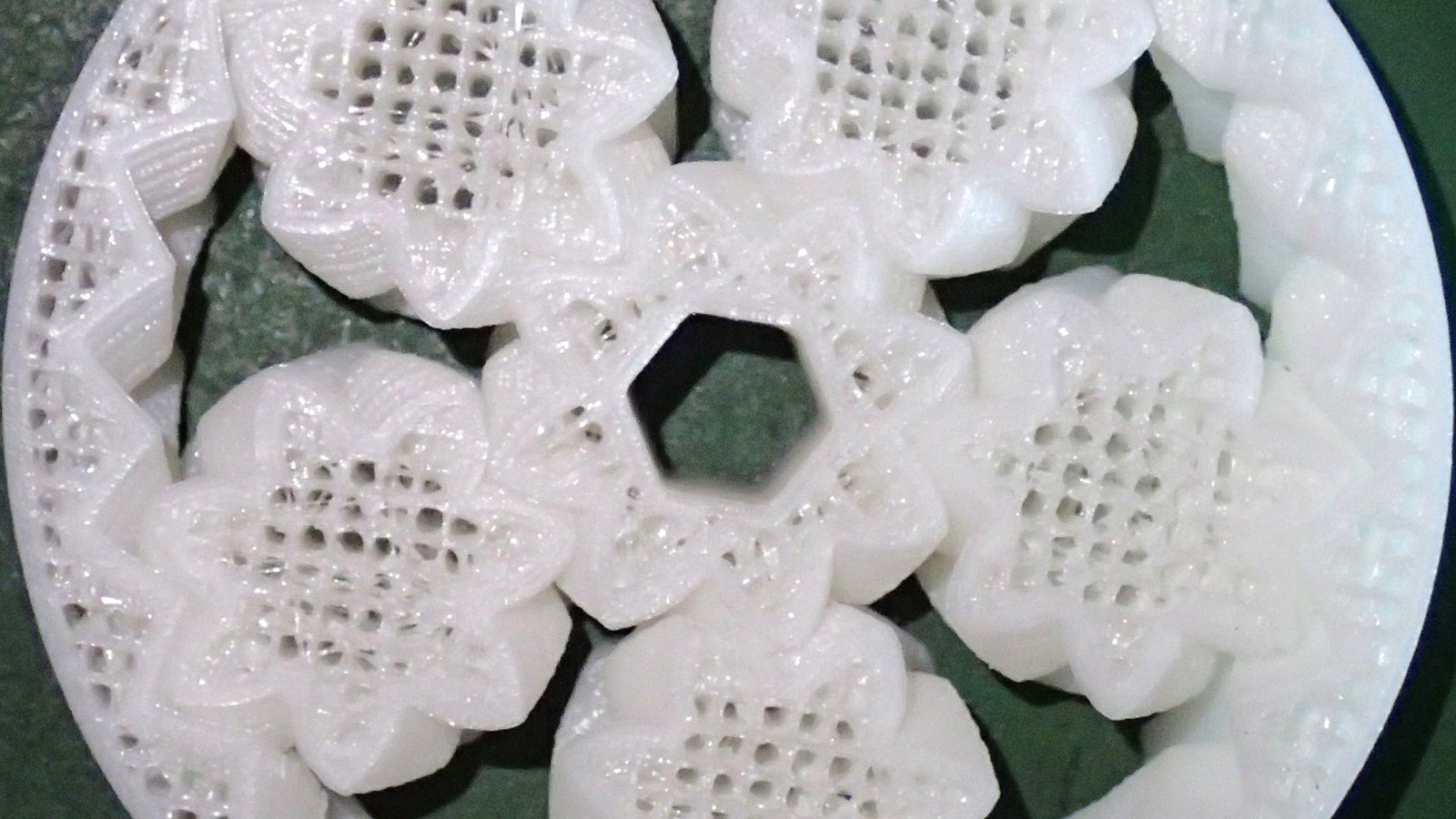

Une impression 3D solide doit d'abord sa tenue à ses parois, les cordons du contour. L'intérieur reçoit un remplissage en grille, visible sur la photo d'ouverture de ce guide. Chez nous, ce remplissage suit la qualité choisie au configurateur : éco, standard ou fine, et la qualité fine le rend plus dense.

Un remplissage plein ou un nombre de parois imposé passe par une demande spéciale sur la page contact. Nous étudions la pièce et répondons avec un prix et un délai avant tout engagement. Une pièce pleine pèse plus lourd et demande plus de temps machine.

Pour visser dans une pièce imprimée, préférez une vis autotaraudeuse ou un insert en laiton. Une vis autotaraudeuse se visse directement dans le plastique : prévoyez un trou légèrement plus petit que la vis. L'insert en laiton fileté se pose au fer à souder dans un trou dimensionné selon la fiche de l'insert.

Nous livrons la pièce nue : vous posez les inserts vous-même, en quelques minutes avec une panne adaptée. Un filet imprimé directement ou taraudé dans le plastique s'use vite si vous dévissez souvent. Gardez-le pour une vis serrée une seule fois.

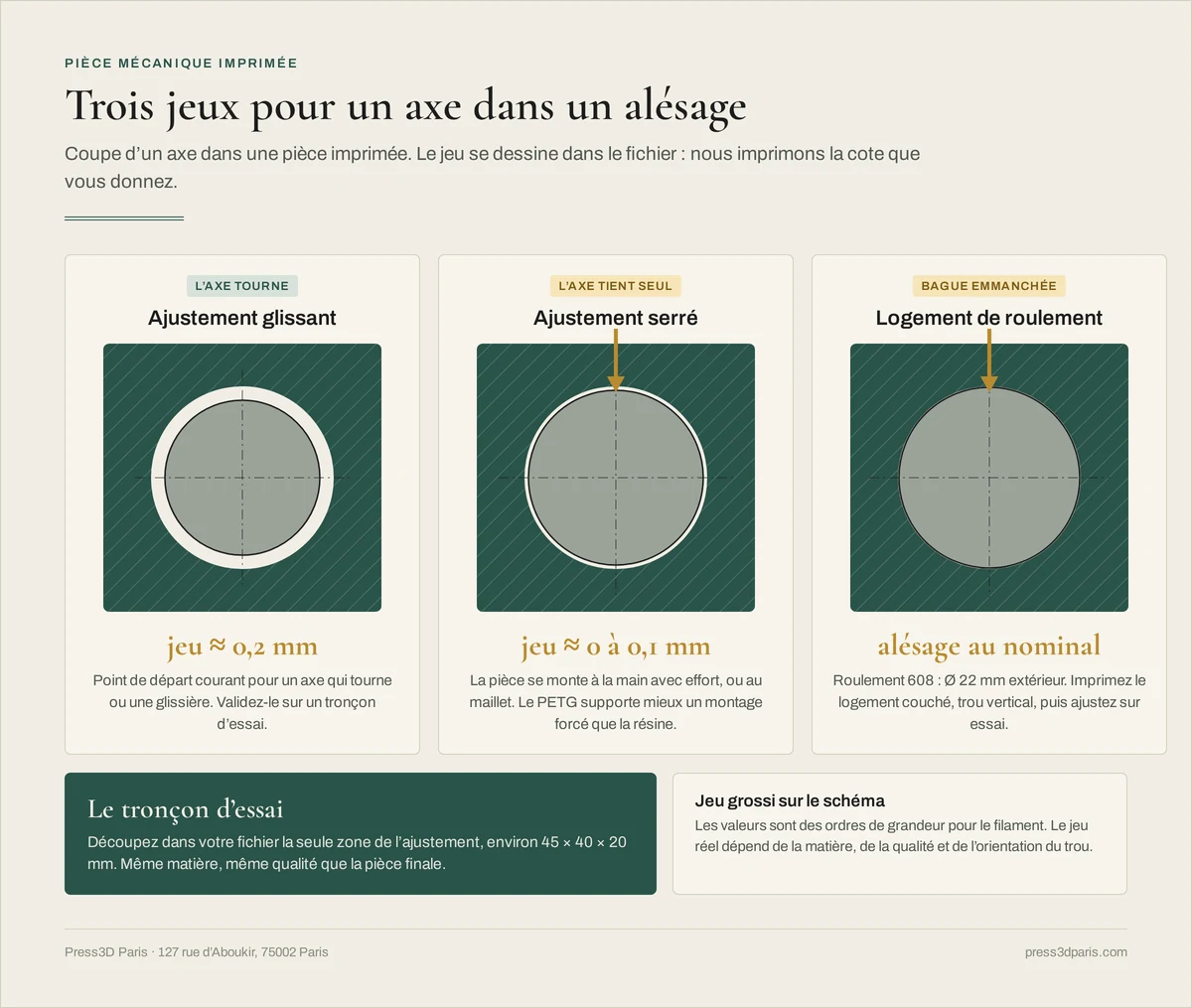

Les jeux d’assemblage et la tolérance en impression 3D

La tolérance en impression 3D se règle dans le fichier. Nous imprimons la cote dessinée : si l'axe et l'alésage portent le même diamètre, ils ne s'assemblent pas. Le cordon déborde légèrement de sa trajectoire, et chaque trou sort un peu plus petit que prévu.

• Ajustement glissant, pour un axe qui tourne ou une glissière : Sovol, fabricant d'imprimantes FDM, conseille de partir d'un jeu d'environ 0,2 mm.
• Ajustement serré, pour un axe qui tient seul : jeu presque nul, montage à la main avec effort ou au maillet.
• Logement de roulement : alésage au diamètre nominal, trou vertical, puis ajustement sur essai. Un roulement 608 mesure 22 mm de diamètre extérieur.

Ces valeurs restent des ordres de grandeur. Avant la pièce complète, découpez dans votre fichier la seule zone de l'ajustement et faites-la imprimer dans la même matière et la même qualité. Ce tronçon d'essai de 45 × 40 × 20 mm en PETG vous coûte le prix affiché ci-dessous.

Le prix d’une pièce et d’une série

Les cartes ci-dessous sortent du moteur de devis au chargement de la page. L'équerre de 80 × 40 × 40 mm en PETG apparaît seule, puis par dix, avec le prix ramené à la pièce.

La préparation se facture à chaque pièce. Deux postes baissent avec la quantité. Les frais de commande se paient une fois par commande, et nous les offrons au-delà de 80,00 € HT. Les remises quantité s'appliquent aux exemplaires d'un même fichier : 5 % à partir de 3 pièces, 10 % à 6, 15 % à 11, 20 % à 26.

Pour une impression 3D d'engrenage, comparez les deux procédés. L'engrenage de 30 × 30 × 8 mm en PETG sort en qualité fine. Le même en résine ABS-like garde des dents plus nettes, mais le prix suit le volume plein de la pièce.

Une pièce urgente passe en express : +45 % sur le prix, retrait sous 36 heures. La vitesse éco retire 15 % pour une fenêtre de 144 heures.

Les limites de l’impression 3D en mécanique

Une pièce de sécurité ne s'imprime pas en plastique. Un élément de freinage, de levage, de harnais ou de fixation de siège engage la sécurité de personnes. Cette pièce passe par une pièce d'origine ou un usinage métal certifié.

Un plastique soumis à une charge permanente se déforme lentement, même loin de sa limite de rupture. Une étagère chargée en continu ou une bride serrée en permanence se détend au fil des mois. La chaleur accélère ce fluage. Pour ces pièces, et au-delà de 80 °C, demandez un usinage en métal ou en plastique technique.

Pour des milliers d'exemplaires, l'injection plastique revient moins cher à la pièce. Votre fichier imprimé et validé sert alors de base au moule. Nous refusons les armes et leurs composants, ainsi que toute pièce destinée à contourner un dispositif de sécurité.
